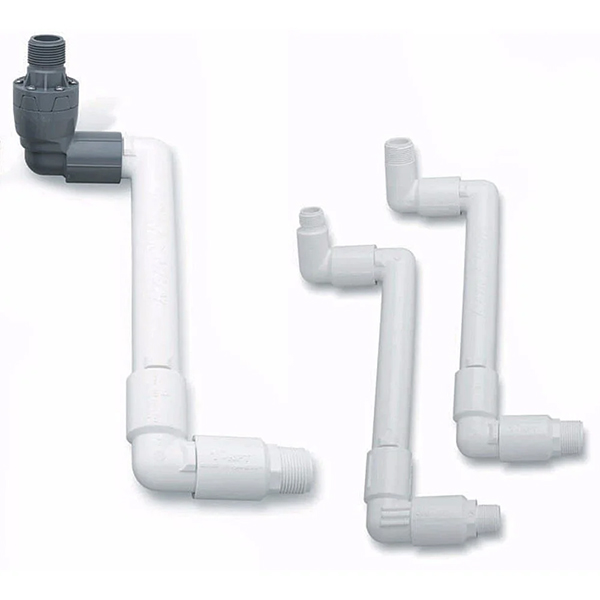

TSJ ve TSJ-PRS Serisi Mafsallı Boru Bağlantıları

Rotorlarınızın Performansını En Üst Düzeye Çıkarın

TSJ Serisi Mafsallı Boru Bağlantıları, ¾” (1,9 cm) ve 1” (2,5 cm) sprinkler veya hızlı kaplin vanalarını lateral borulara bağlar. Bu, başlıkların veya boruların ekipman tarafından ezildiğinde kırılmasını önlemek için başlığın zemine kolayca ayarlanmasını sağlar.

Basınç Düzenleyici Sisteme Sahip (TSJ-PRS) Rain Bird Çim Mafsallı Boru Bağlantısı, 1" girişli rotorlar için önceden ayarlanmış bir giriş basıncını kontrol eder ve korur. Doğrudan rotordaki basınç düzenlemesi, tasarımcılara sulama sistemi performansı üzerinde diğer düzenleme yöntemlerine göre daha fazla kontrol sağlar.

Çok yüksek basınç veya dalgalanmalı basınç durumlarında, TSJ-PRS optimum damlacık boyutu sağlar ve buğulanmayı ortadan kaldırarak iyileştirilmiş homojenlik ve azaltılmış su tüketimi sunar. TSJ-PRS, yüksek akış hızlarının önemli sürtünme kayıplarına neden olduğu veya yükseklik değişikliklerinin olduğu uygulamalarda bir bölgedeki her rotora aynı basıncı sağlamak için de kullanılabilir.

This product has been tested to meet or exceed 0.65 distribution uniformity for California MWELO compliance

Önceden monte edilmiş üniteler, yükleniciye zaman kazandırır ve montaj maliyetlerini azaltır

Süpürme yüzeyli dirsek tasarımının mükemmel yapısal bütünlüğü, yorgunluk nedenli hatalarla ilgili maliyetleri azaltır

Çift O-Halka, sızıntılara karşı ilave koruma sağlar ve kirin dişlere bulaşmasını engelleyerek elde sıkma işlemini kolaylaştırır

TSJ-PRS, Rain bird çim mafsallı boru bağlantısının muhteşem akış özelliklerini hat içi basınç düzenlemeli çıkış dirseği ile bir araya getirerek sabit basıncın tam olarak rotor girişinde kontrol edilmesini ve korunmasını sağlar

Çift O-Halka, sızıntılara karşı ilave koruma sağlar ve kirin dişlere bulaşmasını engelleyerek elde sıkma işlemini kolaylaştırır

TSJ Modelleri:

Basınç Derecelendirmesi: 73 ºF sıcaklıkta 315 psi (22,8 ºC sıcaklıkta 21,7 Bar)

¾" Bağlantı Noktası Basınç Kaybı: 6 gpm'de 0,3 psi (0,4 l/sn'de 0,02 Bar)

1" Bağlantı Noktası Basınç Kaybı: 18 gpm'de 1,5 psi; 23 gpm'de 2,5 psi; (1,1 l/sn'de 0,1 Bar; 1,5 l/sn'de 0,2 Bar)

1½” Bağlantı Noktası Basınç Kaybı: 40 gpm'de 0,5 psi; 70 gpm'de 1,6 psi (2,5 l/sn'de 0,03 Bar; 4,4 l/sn'de 0,1 Bar)

TSJ-PRS Model:

Basınç Derecelendirmesi: ASTM D3139'a göre 73 °F (22,8 °C) sıcaklıkta 315 psi (21,7 Bar)

1" bağlantı noktası basınç kaybı: 18 gpm'de 1,5 psi; 23 gpm'de 2,5 psi (1,1 l/sn'de 0,1 bar; 1,5 l/sn'de 0,2 bar)

TSJ-PRS maksimum akış: 22 gpm (1,4 l/sn)

TSJ-PRS Uygulama Bilgileri:

TSJ-PRS'nin yanal hatlardaki basıncın nominal basınç düzenlemesine eşit veya bundan daha düşük olduğu sistemlerde kullanılması önerilmez. Bunun nedeni, artan basınç düşüşünün bu tür sistemlerin performansını olumsuz şekilde etkileyebilmesidir

Koç darbesinin etkilerini azaltmak için Rain Bird, besleme hattındaki akış hızlarının 5 ft/sn'yi (1,5 m/sn) aşmamasını önerir. TSJ-PRS, koç darbesi önleme ürünü olarak kullanıma uygun değildir

İç kısımda kullanıcının servis uygulayabileceği parça bulunmaz. İç yay, sıkıştırılmıştır. Hiçbir durumda PRS ünitesini açmayın
