PİLLE ÇALIŞAN TBOS-BT SİSTEMİ

Yeşil kentsel alanlarda pille çalışan bir dünya lideri.
  • TBOS pille çalışan gömülebilen kontrol üniteleri serisi, AC gücün olmadığı durumlarda otomatik sulama olanağı sağlar

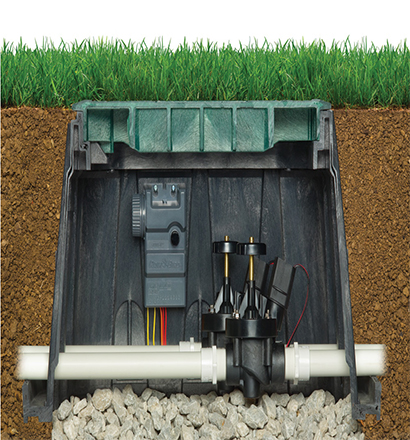

  • Sağlam muhafazası, vana kutusu içine kurulum ve vericinin kontrol modülünden ayrılması vandalizmi ve programlarınızın kurcalanmasını önler
  • IP-68 koruma sınıfı su geçirmez muhafaza, su altında güvenilir çalışma sağlar ve yatırımınızı korur
  • TBOS, TBOS-II ve TBOS-BT Kontrol Modülleri artık IQ yazılımında merkezîleştirilebilir.
Kategoriler:

Açıklama

Dört SISTEM BIR ARADA:

BLUETOOTH® İLETİMİ

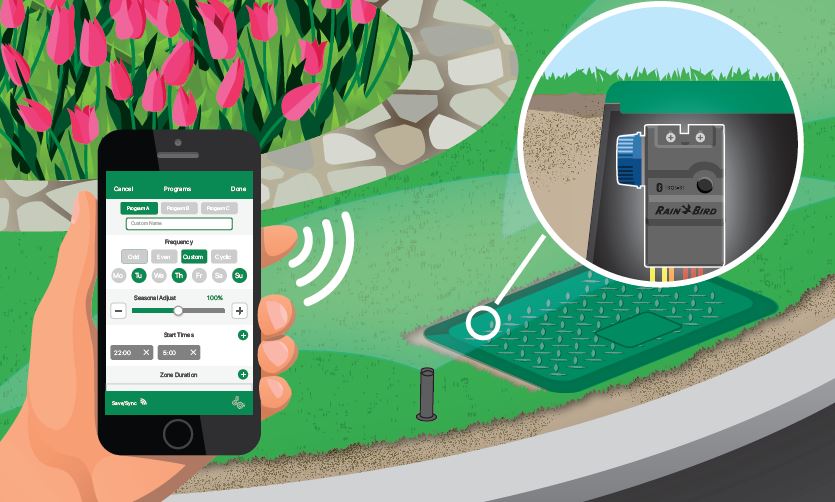

TBOS-BT modülünüzü akıllı telefonunuzda (iOS veya Android) Rain Bird uygulamasından programlayın ve Bluetooth bağlantısı aracılığıyla kontrol cihazına iletin.

KIZILÖTESİ AKTARIM

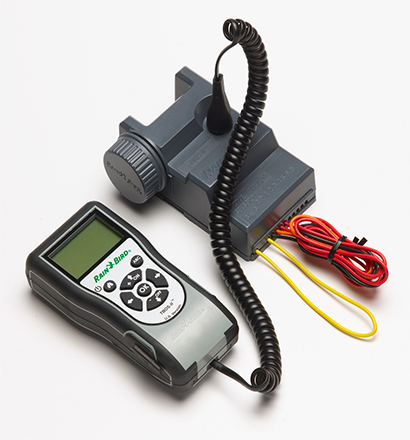

TBOS-II Alan Vericisini diğer Rain Bird kontrol üniteleri ile aynı şekilde programlayın. Daha sonra programı TBOS, TBOS-II veya TBOS-BT Kontrol Modüllerine kızılötesi bağlantıyla aktarın.

RADYO İLETİMİ
Kavram aynıdır. Tek fark, program iletiminin radyo dalgaları ile yapılmasıdır. TBOS Radyo Adaptörü bütün Kontrol modüllerinde kuruludur ve program iletimi radyo dalgaları aracılığıyla yapılır. Bu radyo versiyonu, vandalların kontrol ünitelerinin veya vanaların yerini bulmasını önlemek için anti-vandal sistem olarak geliştirildi. Vana kutusunu açmadan sulama programlarını iletebilir veya takip edebilirsiniz.
Daha uzak mesafe mi istiyorsunuz?
Radyo iletim mesafesini genişletmek için Alan Vericisi ile Radyo Adaptörü arasına TBOS Radyo Rölesi eklenebilir. TBOS Radyo rölesi tekrarlayıcı görevi görecek ve bilgileri Alan Vericisinin radyo mesafesinin dışına taşıyacak.

UZAKTAN İLETİM
YENİ TBOS Sistemi, radyo iletişimi (ücretsiz ISM bandı) aracılığıyla Kontrol Modüllerinin uzaktan merkezî kontrolüne izin verir.
Tek ihtiyacınız olan şey, IQ TBOS Ana Radyo Modülü ile donatılmış IQ Uydusudur (ESP-LXD veya ESP-LXME).
IQ TBOS Ana Radyo Modüllerini ve maksimum 15 adet TBOS Radyo Rölesi kullanarak kendi radyo ağınızı kurun.
IQ yazılımında merkezîleştirildiğinde, TBOS Kontrol Modülleri, IQ’nun ek fonksiyonlarından ve bütün akış algılama özelliklerinden yararlanabilir.
IQ yazılımı, geleneksel kablolu 24 V Kontrol Üniteleri (ESP-LXME), Dekoder Kontrol cihazları (ESP-LXD) ve pille çalışan kontrol ünitelerini aynı yazılımda merkezîleştirilmesini sağlayan ilk modüler Merkezî Kontrol Sistemidir.

Modeller

  • 1 istasyonlu Kontrol Modülü
  • 2 istasyonlu Kontrol Modülü
  • 4 istasyonlu Kontrol Modülü
  • 6 istasyonlu Kontrol Modülü
  • TBOS Alan Vericisi
  • TBOS Radyo Adaptörü

Özellikler

TBOS-II & TBOS-BT ÖZEL
• Pil değiştirme işleminden sonra sulama programı kaybolmaz (Alan Vericisi bağlantısı sadece doğru tarih ve saati ayarlamak için gereklidir).
• IQ Cloud Yazılımıyla birlikte, Sensör Bağlantısı Kuru Kontak sensör (yağmur) veya Kuru Kontak Akış sensörü barındırır.
• 2, 4 veya 6 istasyonlu Kontrol modüllerinde Ana Vana/Pompa kablo konnektörü.
• Ana Vana ve Yağmur Sensörü her istasyonu ayrı ayrı etkileyebilir (Sadece TBOS-II Kontrol Modülü 2, 4 ve 6’da)
• Kontrol Modülüne TBOS Yedek programı kaydedilebilir ve geri yüklenebilir (manuel veya otomatik).
• TBOS-II™ Radyo Adaptörüyle uyumludur.
• TBOS-II Radyo Adaptörü ile donatılmış TBOS™ Kontrol Modülü yeni TBOS-II™ Özellikleri sunar.

TEKNİK ÖZELLİKLER
• Programlama için TBOS-IITM Alan Vericisi gereklidir
• TBOS-BT, programlama için akıllı telefon (iOS veya Android) gerektirir
• Üç program: A, B, C
• Bir programda sıralı istasyon çalışması.
• 0,75 mm² kablo kullanılarak modül ile TBOS™ solenoidi arasındaki maksimum kablo uzunluğu 10 m

PROGRAMLAMA ÖZELLİKLERİ
• Temel programlama, her biri günde 8 başlangıç zamanına sahip 3 bağımsız A, B ve C programlarını içerir.
• Maksimum esneklik ve sulama kısıtlamalarına uygunluk için program nezdinde seçilebilen beş çevrim modu (Özel periyot, çift, tek, tek-31, periyodik günler).
• Bağımsız istasyon çalışması, sıralı başlangıç zamanlarına izin verir (çakışma durumunda istifleme).
• İstasyonlar, farklı sulama zamanına sahip birkaç programa atanabilir.
• 1 dakikalık artışlarla 1 dakikadan 12 saate kadar sulama süresi.
• 1 ila 14 gün yağmur gecikmesi (TBOS Kontrol modülüne kızılötesi ile bağlı olsa bile)
• Program düzeyi ve genel Aylık Mevsimsel Ayar (kümülatif); %0 – %300 (%1’lik artış)
• Ana Vana ve Yağmur Sensörü her istasyonu ayrı ayrı etkileyebilir (Sadece TBOS-II Kontrol Modülü 2, 4 ve 6’da)
• Kontrol Modülüne TBOS Yedek programı kaydedilebilir ve geri yüklenebilir (manuel veya otomatik).

Boyutlar

TBOS Kontrol Modülü:
Yükseklik: 13,0 cm
Genişlik: 9,5 cm
Derinlik: 5,3 cm

Radio Adapter:
Yükseklik: 13,0 cm
Genişlik: 9,5 cm
Derinlik: 5,3 cm

TBOS Alan Vericisi​:
Yükseklik: 16.0 cm
Genişlik: 7.0 cm
Derinlik: 3.0 cm
Ağırlık: 250 g

Aksesuar

TBOS RADYO RÖLELERI
ÖZELLİKLER

  • TBOS Radyo Rölesi, IQ TBOS yazılım Özelliği Paketi ile birlikte kullanıldığında bir tekrarlayıcı olarak işlev görür ve bilgileri IQ TBOS Ana Radyo Modülünden sahadaki Kontrol Modülüne/Modüllerine nakleder.
  • IQ TBOS Ana Radyo 15 adede kadar TBOS Radyo Rölesi kabul eder. Ağ mimarisi hat, yıldız veya karma yapıda olabilir.
  • Kurulum, kablosuz iletişim kullanılarak TBOS-II Alan Vericisi vasıtasıyla yerel olarak yapılır. TBOS-II Alan Vericisi, ilgili her rölenin radyo sinyali alma seviyesini sağlayarak kurulum için her TBOS Radyo Rölesinin yerinin değerlendirilmesinde araç olarak kullanılır.

TEKNİK ÖZELLİKLER

  • Radyo, lisans gerektirmeyen ISM bantlarını kullanır
  • IP44 Sınıfı
  • TBoS Radyo rölelerinin yüksek noktalara kurulması beklenir. Bazı haricî kurulumlarda güç kaynağı sadece geceleri kullanılabilir. Dâhili pil (sızdırmaz kurşun pil, 6 V, 2,5 Ah) ürünle birlikte verilir
  • Haricî güç kaynağı için konnektör (transformatör dâhil değildir):
    – çıkış gerilimi: 11 – 14 VAC gerilim
    – 600 mA çıkış akımı
    – Ülkeye göre uyarlanmış gerilim girişi
  • Açık sahadaki radyo kapsama alanı:
    – 2 TBOS Radyo Rölesi arasında: yaklaşık 1200 m
    – TBOS Radyo Rölesi ve TBOS-II Radyo Adaptörü arasında: yaklaşık 300 m
    – TBOS Radyo Rölesi ve TBOS-II Alan Vericisi arasında: yaklaşık 100 m

ÇALIŞMA ÖZELLİKLERİ

  • Çalışma sıcaklığı: -10° – +65°C
  • Çalışma Nemi: +4°C – +49°C arasında minimum %95

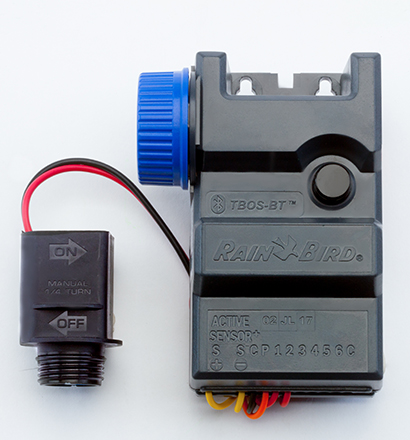

LATCHING SOLENOID TBOS™
GENEL ÖZELLİKLER

  • Latching Solenoid: TBOS kontrol cihazı tarafından gönderilen empulsiyon yoluyla solenoid vanayı açar ve kapar
  • Filtrelidir
  • 60 cm 0,75 mm² dikey kesitli iki kabloyla teslim edilir
  • Sadece Rain Bird JTV, DV, PGA, PEB ve BPE serisi solenoid vanalarda kullanılır
  • Maksimum çalışma basıncı: 10 bar
  • Rain Bird vanaları, solenoidin çeyrek tur çevrilmesiyle açılabilirler

MODELLER
TBoS™ Latching Solenoid

RSD-BEX
RSD serisi yağmur sensörü

UYGULAMA
RSD yağmur sensörü 24 VAC kontrol cihazları ile bahçeler ve spor alanlarının sulanmasında yağmur oranını ölçen bir cihazdır. Yeterli miktarda yağmurda yağmur miktarının ölçülmesi yoluyla gerekli olmayan sulamayı önlediği için, su tasarrufu ve sulama sisteminin uzun ömürlü olmasını sağlar.

GENEL ÖZELLİKLER

  • TBOS™, WP serisi ve bütün 24 VAC kontrol cihazları ile kullanılır
  • 5 – 20 mm arası yağmur miktarı ayarı, seçme butonunun çevrilmesiyle hızlı ve basittir
  • Kötü hava şartlarına karşı dayanıklı polimerden yüksek kaliteden UV- dayanıklı ana gövde
  • Sert yapım ve aluminyum kol (15,2 cm)
  • Sulama sistemlerine kolay bağlantı için 7,6 m UV- dayanıklı uzatma kablosu

TEKNİK ÖZELLİKLER

  • Yüksek akımlı cihazlarda kullanılmaz
  • Kapasitesi: Her istasyon ve ana vana için üç adete kadar 24 VAC / 7 VA solenoid
  • Elektriksel oran: 3A @ 125/250VAC
  • Kablo: 7,6 metrelik uzatma k ablosu (2 x 0,5 mm²)

BOYUTLAR
Uzunluk: 16,5 cm
Yükseklik: 13,7 cm

MODELLER
RSD-BEx
